เทคโนโลยีฟิล์มการแพร่แบบออพติคอล: คู่มือที่ครอบคลุม

1. คำจำกัดความของฟิล์มการแพร่กระจายแบบออพติคอล

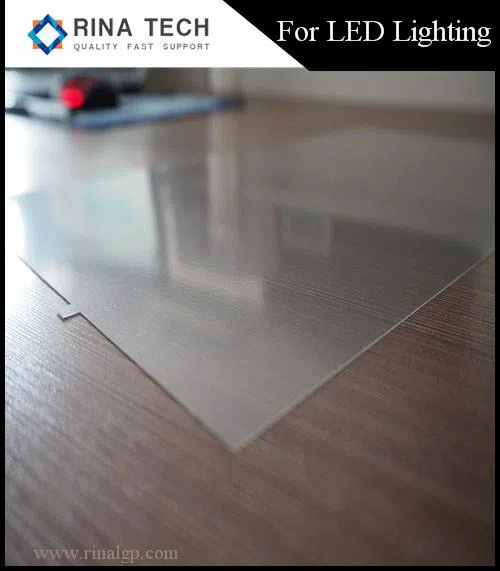

Optical Diffusion Film เป็นวัสดุออพติคอลที่ใช้งานได้เฉพาะเจาะจงที่ออกแบบมาเพื่อกระจายแสงของเหตุการณ์ที่เกิดขึ้นอย่างสม่ำเสมอ . จุดประสงค์หลักของมันคือการสร้างการส่องสว่างที่เป็นเนื้อเดียวกันโดยการกำจัดการถ่ายภาพโดยตรงของแหล่งกำเนิดแสงผ่านการแพร่กระจายของแสง .}}

ลักษณะสำคัญ ได้แก่ :

ความสามารถในการทำให้เป็นเนื้อเดียวกันของแสง: แปลงแหล่งกำเนิดแสงจุด/เส้นเป็นแหล่งกำเนิดแสงพื้นผิว

การควบคุมหมอกควัน: โดยทั่วไปจะแสดง 50% -95% ค่าหมอก

การส่งผ่านแสง: รักษาความโปร่งใสสูง (80%-95%) ในขณะที่ให้การแพร่กระจาย

ประสิทธิภาพการต่อต้านแสงสะท้อน: ลดแสงจ้าโดยตรงได้อย่างมีประสิทธิภาพ

การกระจายแสงเชิงมุม: ควบคุมลักษณะมุมการดู

พารามิเตอร์ทางเทคนิค:

การส่งผ่านทั้งหมด: 85-95%

Haze: 50-95% (ปรับได้ตามแอปพลิเคชัน)

ความขรุขระพื้นผิว: 0.5-5 μm (ขึ้นอยู่กับข้อกำหนดการแพร่กระจาย)

ความหนา: โดยทั่วไป 50-250 μm (รวมถึงสารตั้งต้น)

องค์ประกอบของฟิล์มแพร่กระจาย

วัสดุพื้นผิว

polyethylene terephthalate (PET): ช่วงความหนา: 50-250 μmสารตั้งต้นที่พบมากที่สุด (ส่วนแบ่งการตลาด 80%) คุณสมบัติเชิงกลที่ยอดเยี่ยมและความเสถียรทางความร้อน

โพลีคาร์บอเนต (PC): ความต้านทานอุณหภูมิที่สูงขึ้น (สูงถึง 150 องศา) ความแข็งแรงของแรงกระแทกที่ดีกว่า PET

polymethyl methacrylate (PMMA):, ความคมชัดของแสงที่โดดเด่น (การส่งผ่าน 92%), ความต้านทาน UV

พื้นผิวแก้ว: ใช้สำหรับแอปพลิเคชันระดับสูงความเสถียรของมิติที่ยอดเยี่ยม

อนุภาคการแพร่กระจาย

อนุภาคที่ใช้ซิลิโคน:, ขนาดอนุภาค: 2-20 μm

ดัชนีการหักเหของแสง: 1.41-1.58, เสถียรภาพการกระจายตัวที่ยอดเยี่ยม, อนุภาคเรซินอะคริลิค:

ขนาดอนุภาค: 1-15 μmความเข้ากันได้ดีกับเมทริกซ์เรซิ่น

ซิลิคอนไดออกไซด์ (SiO₂):, ขนาดอนุภาค: 0.5-10 μm, ความแข็งสูงและความเสถียรทางความร้อน

ลูกปัดพอลิเมอร์ที่เชื่อมโยงข้าม:, ขนาดอนุภาค: 3-25 μm, ดัชนีการหักเหของแสงที่ปรับแต่งได้

การเคลือบฟังก์ชั่น

เรซินที่มีความทนทาน UV: รูปแบบพื้นผิวขนาดเล็ก, สูตรอะคริลิคหรือยูรีเทน

เลเยอร์ป้องกันสแตติก:, ความต้านทานพื้นผิว: 10⁶ -10 ⁹Ω/sq, ป้องกันการสะสมของฝุ่น

การเคลือบแข็ง:, ความแข็งของดินสอ: 3H -6 H, เพิ่มความต้านทานต่อการเสียดสี

การเคลือบป้องกันการสะท้อนแสง:, การเคลือบสัญญาณรบกวนหลายชั้น, เพิ่มการส่งผ่านแสง

กระบวนการผลิต

กระบวนการเคลือบ (พบมากที่สุด)

การเตรียมสารตั้งต้น:

การรักษา Corona (40-50 พลังงานพื้นผิว Dynes/Cm), การเคลือบสีรองพื้นสำหรับการส่งเสริมการยึดเกาะ

การเคลือบเลเยอร์การแพร่กระจาย: การกระจายความแม่นยำของอนุภาคในเรซิน UV

วิธีการเคลือบ:, การเคลือบ micro-gravure (ความแม่นยำ±0.5μm), การเคลือบสล็อต-die (สำหรับความหนาสม่ำเสมอ), การควบคุมความหนาเปียก: 10-50 μm

การบ่ม UV:

โคมไฟปรอทหรือแหล่งกำเนิดรังสี UV, ปริมาณพลังงาน: 300-1000 mj/cm², บรรยากาศเฉื่อยไนโตรเจนสำหรับคุณภาพพื้นผิว

การโพสต์:, แอปพลิเคชันเสื้อโค้ทแข็ง, การเลื่อนที่แม่นยำ (ความอดทน± 0.1 มม.), การตรวจสอบคุณภาพ (การตรวจจับแสงอัตโนมัติ)

กระบวนการนูน

การประดิษฐ์รูปแบบหลัก:, การเปลี่ยนเพชรหรือการพิมพ์หิน, การผลิตนิกเกิลชิม

การเคลือบเรซิน:, UV หรือเรซินรักษาความร้อน, การนูนโครงสร้างไมโคร:, ความดัน: 2-10 kg/cm², อุณหภูมิ: 80-150 องศา, การบ่มและการปลดปล่อย

กระบวนการร่วมกัน

การเตรียมวัสดุ:, เบสเรซิน (PET/PC/PMMA), การแพร่กระจาย Masterbatch, การอัดขึ้นรูปแบบหลายชั้น:, 3-7 โครงสร้างเลเยอร์, การควบคุมความหนาของชั้น: ± 2%, การหล่อและการยืด:, การควบคุมการวางแนว MD/TD, การเปลี่ยนแปลงความหนา: ＜3%3%3%

4. สถานการณ์แอปพลิเคชัน

เทคโนโลยีการแสดงผล

LCD แบ็คไลท์หน่วย (BLUS): ตำแหน่ง: แผ่นรองไฟด้านบนฟังก์ชั่น: กำจัดฮอตสปอตส่วนแบ่งการตลาด: ~ 60% ของการใช้งานทั้งหมดจอแสดงผล OLED:, ชั้นการแพร่กระจายของพิกเซล, ฟิล์มทินเนอร์ (＜100μm), จอแสดงผล e-paper

แอปพลิเคชันแสงสว่าง

ไฟแผง LED: ติดตั้งไฟในเชิงพาณิชย์กำจัดการระบุ LED แต่ละรายการ

แสงยานยนต์: แบ็คไลท์คลัสเตอร์คลัสเตอร์หน้าจอแสดงผลกึ่งกลางสแต็ก

แสงสถาปัตยกรรม: พื้นผิวส่องสว่างสม่ำเสมอการลดแสงจ้า

แอปพลิเคชันพิเศษ

จอแสดงผลทางการแพทย์: การแพร่กระจายของแสงการผ่าตัด, ข้อกำหนด CRI สูง (＞ 90)

ระบบการฉาย: ส่วนประกอบตัวรวมแสงความต้านทานอุณหภูมิสูง

Smart Windows: ความเป็นส่วนตัวในขณะที่รักษาความโปร่งใสมักจะรวมกับฟิล์ม PDLC

แอปพลิเคชันที่เกิดขึ้นใหม่

อุปกรณ์ AR/VR: Homogenization Light Light, ความต้องการบางเฉียบ (＜50μm)

ยานยนต์ HUDS: เลเยอร์การฉายกระจกหน้ารถเทคโนโลยี Combiner Film Technology

จอแสดงผลที่ยืดหยุ่น: โซลูชันการกระจายที่โค้งงอได้รัศมีของความโค้ง ＜5 มม.

แนวโน้มการพัฒนาด้านเทคนิค

นวัตกรรมวัสดุ

วัสดุคอมโพสิตนาโน: ประสิทธิภาพการใช้แสงที่ดีขึ้น, ขนาดอนุภาคที่ลดลง (＜100nm)

สูตรที่เป็นมิตรกับสิ่งแวดล้อม: ระบบการเคลือบด้วยน้ำ, วัสดุปราศจากฮาโลเจน

อนุภาคดัชนีการหักเหของแสงสูง: ประสิทธิภาพการแพร่ที่ดีขึ้นความเป็นไปได้ของฟิล์มทินเนอร์

ความก้าวหน้าของกระบวนการ

nanoimprinting แบบโรลทูโรล: sub -100 nm ขนาดคุณสมบัติการผลิตปริมาณงานสูง

การตรวจสอบคุณภาพในบรรทัด: การวัดแสงแบบเรียลไทม์, การตรวจจับข้อบกพร่องที่อิงกับ AI

การรวมแบบอเนกประสงค์: ฟิล์มการแพร่กระจาย/ปริซึม/สะท้อนรวมแบบรวมกัน

การพัฒนาเฉพาะแอปพลิเคชัน

จอแสดงผล Mini/Micro-LED: ข้อกำหนดการแพร่กระจายระยะไกล, แอปพลิเคชันความสว่างสูง

จอแสดงผลแบบโปร่งใส: การควบคุมแสงแบบเลือก, การแพร่กระจายทิศทาง

แสงประหยัดพลังงาน: เทคโนโลยีการรีไซเคิลแสง, ประสิทธิภาพการสกัดที่เพิ่มขึ้น
