แผงแบ็คไลท์สำหรับอุปกรณ์ต่าง ๆ

หน่วยแบ็คไลท์ (BLU) เป็นส่วนประกอบสำคัญที่ขาดไม่ได้ของการแสดงผลคริสตัลเหลว (LCD) . มันเป็นเหมือนหัวใจของ LCD โดยให้แหล่งกำเนิดแสงและจุดไฟ. แหล่งกำเนิดแสงลงในแหล่งกำเนิดแสงพื้นผิวสม่ำเสมอดังนั้นจึงมั่นใจได้ว่าหน้าจอ LCD แสดงภาพที่ชัดเจนสดใสและมีสี . คุณภาพของแบ็คไลท์ส่งผลโดยตรงต่อเอฟเฟกต์การแสดงผลประสบการณ์ภาพและประสิทธิภาพโดยรวมของ LCD .}

ฟังก์ชั่นหลัก: ให้ประสิทธิภาพการใช้แสงที่ยอดเยี่ยม

ให้แหล่งกำเนิดแสงที่มีความสว่างสูงสูง: ภารกิจหลักของแบ็คไลท์คือการให้ความสว่างเพียงพอในขณะที่ทำให้มั่นใจได้ว่าการกระจายแสงของหน้าจอทั้งหมดนั้นสม่ำเสมอหลีกเลี่ยงความสว่างที่ไม่สม่ำเสมอมุมมืดหรือจุดสว่าง
รองรับการมองเห็นภาพการแสดงผล LCD: หากไม่มีแบ็คไลท์ LCD ไม่สามารถแสดงภาพใด ๆ . แบ็คไลท์ให้แหล่งกำเนิดแสงที่จำเป็นสำหรับ LCD ทำให้สามารถนำเสนอข้อความภาพวิดีโอและเนื้อหาอื่น ๆ ได้อย่างชัดเจน .}}}}}}}
การเพิ่มประสิทธิภาพทิศทางแสงและประสิทธิภาพผ่านฟิล์มออปติคัล: แผงแบ็คไลท์ที่ทันสมัยมักจะติดตั้งฟิล์มออปติคัลหลายชั้นซึ่งสามารถควบคุมทิศทางของแสงปรับปรุงการใช้งานแสงเพิ่มความสว่างขยายมุมมองและปรับปรุงประสิทธิภาพของสี

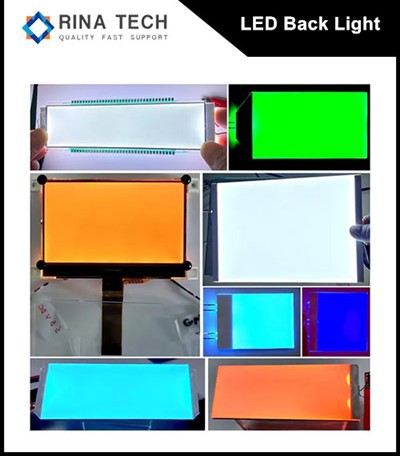

ไฟแบ็คไลท์ LED (กระแสหลัก): นำอนาคตของแสงสีเขียว
การประหยัดพลังงาน: เปรียบเทียบกับแหล่งกำเนิดแสงแบบดั้งเดิม LED มีประสิทธิภาพการส่องสว่างสูงขึ้นและการใช้พลังงานที่ลดลงซึ่งสามารถลดการใช้พลังงานได้อย่างมีนัยสำคัญ .
Thin and Light: LED มีขนาดเล็กทำให้แผงแบ็คไลท์บางและเบาตอบสนองความต้องการของอุปกรณ์อิเล็กทรอนิกส์ที่ทันสมัยสำหรับน้ำหนักเบาและพกพา .}
ชีวิตที่ยืนยาว: LED มีชีวิตที่ยาวนานกว่าแหล่งกำเนิดแสงแบบดั้งเดิมให้ความน่าเชื่อถือที่ยาวนานขึ้นและค่าใช้จ่ายในการบำรุงรักษาที่ลดลง .}
การจำแนกประเภท:
ไฟแบ็คไลท์ LED แบบ Edge-Lit: LED ตั้งอยู่ที่ขอบของหน้าจอและกระจายแสงให้ทั่วทั้งหน้าจอผ่านแผ่นนำแสง . การออกแบบนี้บางและเบาประหยัดพลังงานและใช้กันอย่างแพร่หลายในอุปกรณ์เช่นแล็ปท็อปแท็บเล็ตและสมาร์ทโฟน .}}}}}}}
ไฟแบ็คไลท์ LED Direct-Lit: LED ถูกจัดเรียงไว้ใต้หน้าจอโดยตรงและกระจายแสงให้ทั่วทั้งหน้าจอผ่าน diffuser . การออกแบบนี้มีความสว่างสูงกว่าและประสิทธิภาพของสีที่ดีขึ้นและมักใช้ในอุปกรณ์เช่นทีวีและจอภาพระดับสูง .}}}}
แบ็คไลท์ CCFL (สไตล์เก่า): น้ำตาแห่งเวลาค่อยๆถอนตัวออกจากช่วงประวัติศาสตร์ **
ราคาถูก: CCFL (โคมไฟฟลูออเรสเซนต์เย็น) แบ็คไลท์มีข้อได้เปรียบด้านค่าใช้จ่ายในวันแรก ๆ .
การใช้พลังงานสูง: เมื่อเทียบกับ LED CCFL มีการใช้พลังงานสูงกว่าซึ่งไม่เอื้อต่อการประหยัดพลังงานและการป้องกันสิ่งแวดล้อม .
มีปรอท: CCFL มีสารที่เป็นอันตรายเช่นปรอทซึ่งก่อให้เกิดภัยคุกคามต่อสภาพแวดล้อม .
ค่อยๆค่อยๆออกไป: ด้วยการพัฒนาอย่างต่อเนื่องของเทคโนโลยี LED และการลดลงของค่าใช้จ่ายแบ็คไลท์ CCFL จะค่อยๆถูกยกเลิก .

วัสดุ: PMMA เกรดแสง (อะคริลิค) หรือพีซี (โพลีคาร์บอเนต);
: แปลงแหล่งกำเนิดแสงของเส้น/จุดเป็นแหล่งกำเนิดแสงพื้นผิวสม่ำเสมอผ่านการออกแบบจุด (การแกะสลักด้วยเลเซอร์หรือ)/การสะท้อนแสง .
คีย์การออกแบบ: ความหนาแน่นของจุดรูปร่างและการกระจายต้องตรงกับตำแหน่งแหล่งกำเนิดแสง .

วัสดุ: สัตว์เลี้ยงที่เคลือบด้วยเงินหรือฟิล์มสีขาวสะท้อนแสงสูง
: ป้องกันแสงจากการฉายรังสีและสะท้อนแสงที่กระจัดกระจายกลับไปที่แผ่นคู่มือแสง .

โครงสร้าง: การเคลือบผิวด้วยอนุภาคขนาดไมครอน (เช่น SiO2 หรือซิลิโคน);
ฟังก์ชั่น: เบลอแหล่งกำเนิดแสงและโครงสร้างจุดเพื่อปรับปรุงความสม่ำเสมอ .

ประเภท: แผ่นปริซึม (เช่น 3M's BEF), ฟิล์มไมโครไลน์;
ฟังก์ชั่น: โฟกัสแสงมุมขนาดใหญ่ในแนวตั้งผ่านโครงสร้างปริซึมเพื่อปรับปรุงความสว่างด้านหน้าและประสิทธิภาพ .

การจัดเรียง LED: แสงด้านข้าง (LED ถูกจัดเรียงที่ขอบของแผ่นคู่มือแสง) หรือแสงโดยตรง (LED กระจายอย่างสม่ำเสมอที่ด้านล่าง);
วงจรไดรฟ์: ควบคุมความสว่าง (PWM หรี่แสง), อุณหภูมิสี (การรวมกันของ RGB) .

วัสดุ: โลหะ (โลหะผสมอลูมิเนียม) หรือฉนวน (ฉนวน);
เลเยอร์ฟิล์มออปติคัลเพื่อป้องกันเอฟเฟกต์แผ่นดินไหวและรายการคงที่ .

- ฟิล์มออปติคัล (แผ่นไฟนำแสงฟิล์มแพร่, ฯลฯ .) การตรวจสอบวัสดุที่เข้ามา (การส่งผ่านแสง, หมอกควัน, ความหนา);
- การทดสอบแหล่งกำเนิดแสง LED (ฟลักซ์เรืองแสง, อุณหภูมิสี, ความสอดคล้องของแรงดันไฟฟ้า) .

การผลิต DOT: การแกะสลักด้วยเลเซอร์ (ความแม่นยำ±5μm) หรือการพิมพ์หน้าจอ (หมึกบ่ม UV);
การตัดและการขึ้นรูป: CNC หรือการปั๊มแม่พิมพ์, การขัดขอบ .

การตัดฟิล์ม: การตัดตายตามความต้องการขนาด<0.1mm;
ลำดับการเคลือบ: แผ่นคู่มือแสง→ฟิล์มสะท้อนแสง→ฟิล์มกระจาย→ฟิล์มสว่าง (การไล่ระดับสีที่เป็นไปได้) .

การติดตั้ง LED: การเชื่อมกระบวนการ SMT นำไปสู่ FPC/PCB, ความแม่นยำในการวางตำแหน่ง± 0.2 มม.;
Light Guide Plate และ Light Source Connection: ประเภทแสงด้านข้างต้องการการจัดตำแหน่งที่แม่นยำของ LED และ Light Guide Plate พื้นผิวทางเข้าแสง .

- ใช้กาว UV หรือกาวละลายร้อนเพื่อแก้ไขชั้นฟิล์มเพื่อหลีกเลี่ยงฟองและริ้วรอย
- กรอบโลหะถูกล็อคด้วยสกรูหรือหัวเข็มขัด .}

Uniformity test: 9/13 point brightness, uniformity must be >85%;
การทดสอบ chroma: การเบี่ยงเบนของ Color Colorde (CIE X, Y)<±0.005;
การทดสอบความชรา: สว่างขึ้นอย่างต่อเนื่องเป็นเวลา 48 ชั่วโมงภายใต้อุณหภูมิสูงและความชื้นสูง (85 องศา /85%RH) เพื่อยืนยันว่าไม่มีการสลายตัวของแสง .}
