วิธีการผลิตฟิล์มควอนตัมดอทช่วงสีสูงที่ใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์

รูปแบบยูทิลิตี้เกี่ยวข้องกับด้านเทคนิคของการแสดงผลแบบออปติคัลโดยเฉพาะอย่างยิ่งฟิล์มควอนตัมดอทช่วงสีสูงที่สามารถใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์

เทคนิคเบื้องหลัง:

ในปัจจุบันจุดควอนตัมมีความก้าวหน้าในทางปฏิบัติในทีวีขนาดใหญ่ในช่องแสดงผลเท่านั้น ขอบเขตสีของหน้าจอทีวีที่ผลิตโดยใช้เทคโนโลยีควอนตัมดอทนั้นสูงกว่าจอ LED ทั่วไปถึง 40% ntsc และค่าสูงสุดในปัจจุบันสามารถสูงถึง 130% ntsc อย่างไรก็ตามในแง่ของการผลิตและการผลิตฟิล์มควอนตัมดอทเช่นฟิล์มควอนตัมดอท 3m' s วัสดุที่ผลิตโดยเกาหลีใต้และผู้ผลิตในประเทศบางรายถูก จำกัด ด้วยข้อเท็จจริงที่ว่าวัสดุควอนตัมดอทไม่ทน ต่อการเสื่อมสภาพของน้ำและออกซิเจนซึ่งนำไปสู่การเสื่อมสภาพของวัสดุฟิล์มและขอบสีน้ำเงินที่ไม่ดี ดังนั้นฟิล์มกั้นจึงถูกใช้เป็นโครงสร้างกั้นด้านบนและด้านล่างของฟิล์มควอนตัมดอท แต่ยังคงประสบปัญหาความล้มเหลวของขอบอายุ

ในขณะเดียวกันการพัฒนาอุปกรณ์แสดงผลขนาดเล็กและขนาดกลางในช่วงไม่กี่ปีที่ผ่านมากำลังดำเนินไปในทิศทางของขอบจอที่แคบหรือแม้กระทั่งไม่มีขอบหน้าปัด หน้าจออุปกรณ์แสดงผลมักประกอบด้วยแผงผลึกเหลวและโมดูลแบ็คไลท์ แผงคริสตัลเหลวประกอบด้วยฟิล์มโพลาไรซ์ด้านบนและฟิลเตอร์สีจากบนลงล่าง แผ่นคริสตัลเหลว tft ฟิล์มโพลาไรซ์ด้านล่างโมดูลแบ็คไลท์ประกอบด้วยฟิล์มสะท้อนแสงแหล่งกำเนิดแสงแผ่นนำแสงฟิล์มกระจายฟิล์มเพิ่มความสว่างที่ต่ำกว่า (debf หรือ cedf) ฟิล์มเพิ่มความสว่างด้านบน (debf หรือ cedf) จากด้านล่างถึง ด้านบนโดยปกติชั้นของกาว oca จะเคลือบบนพื้นผิวของฟิล์มเพิ่มความสว่างด้านบนของโมดูลแบ็คไลท์เพื่อรวมกับฟิล์มโพลาไรซ์ด้านล่างของแผงคริสตัลเหลวเพื่อสร้างจอแสดงผลคริสตัลเหลว อย่างไรก็ตามเนื่องจากโครงร่างการออกแบบแบ็คไลท์ที่มีอยู่คือการติดตั้งฟิล์มกระจายแสงในโมดูลแบ็คไลท์เพื่อเพิ่มความสว่างของหน้าจอและเมื่อช่วงกรอบของแผงคริสตัลเหลวมีขนาดเล็กเฟรมจึงยากที่จะป้องกันแสงสีน้ำเงินที่รั่วไหล จากขอบของโมดูลแบ็คไลท์ ปัจจุบัน บริษัท 3m ใช้ qdef และผลิตภัณฑ์ฟิล์มควอนตัมดอทอื่น ๆ ที่กล่าวมาข้างต้นเพื่อทดแทนฟิล์มกระจายที่มีอยู่ซึ่งใช้กับผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็กเพื่อลดแสงสีน้ำเงิน อย่างไรก็ตามเนื่องจากอิทธิพลของความทนทานต่อขนาดเฟรมของโมดูลแบ็คไลท์ฟิล์มจุดควอนตัมจึงจับคู่กับขนาดของโครงสร้างฟิล์มกั้น ต้องมีขนาดเล็กกว่าโมดูลแบ็คไลท์ซึ่งทำให้ขอบของฟิล์มจุดควอนตัมอยู่ภายในโมดูลแบ็คไลท์และไม่สามารถชิดขอบของโมดูลแบ็คไลท์ได้ทำให้แสงสีน้ำเงินรั่วจากขอบซึ่งยังไม่สามารถแก้ปัญหาได้อย่างสมบูรณ์ ปัญหาการรั่วไหลของแสงที่ขอบ ฟิล์มควอนตัมดอทบางชนิดถูกรวมเข้ากับวัสดุหลายชนิดทำให้การส่งผ่านแสงลดลงดังนั้นจึงมีปัญหาเรื่องความสว่างที่ลดลงเช่นกัน

องค์ประกอบด้านเทคนิค:

ปัญหาที่ต้องแก้ไขโดยรุ่นยูทิลิตี้คือการจัดเตรียมฟิล์มควอนตัมดอทช่วงสีสูงที่สามารถใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์ซึ่งสามารถแก้ปัญหาการรั่วไหลของแสงที่ขอบของจอแสดงผลคริสตัลเหลวได้อย่างมีประสิทธิภาพ หน้าจอของผลิตภัณฑ์อิเล็กทรอนิกส์และสามารถมีความสว่างได้ดีขึ้น

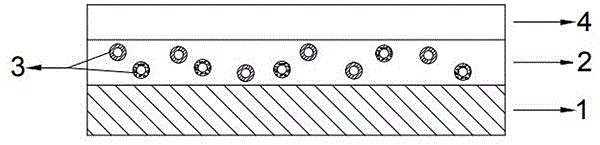

เพื่อแก้ปัญหาทางเทคนิคข้างต้นสิ่งประดิษฐ์ในปัจจุบันใช้วิธีการแก้ปัญหาทางเทคนิคต่อไปนี้: ฟิล์มควอนตัมดอทช่วงสีสูงที่สามารถใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์รวมถึงชั้นวัสดุพิมพ์พื้นผิวที่เคลือบ ด้วยชั้นกาวชั้นกาวจะถูกเสริมด้วยอนุภาคจุดควอนตัมที่ผ่านการบำบัดด้วยไอน้ำชั้นกาวจะประกอบไปด้วยวัสดุที่ปล่อยออกมาและชั้นวัสดุพิมพ์คือสัตว์เลี้ยงหรือ pmma หรือพีซีหรือการเคลือบพื้นผิวอื่นฟิล์มกั้นที่มี ชั้นกั้นน้ำและออกซิเจน โดยการฉีกวัสดุที่ปล่อยออกมาชั้นกาวสามารถใช้ร่วมกับฟิล์มโพลาไรซ์ด้านล่างของแผงคริสตัลเหลวและชั้นวัสดุพิมพ์และส่วนบนของโมดูลแบ็คไลท์สามารถทำให้สว่างขึ้นได้ด้วยกาว oca ฟิล์มถูกผสมเพื่อให้ได้ของเหลว จอแสดงผลคริสตัลที่ป้องกันแสงรั่ว

โดยเฉพาะอย่างยิ่งการส่งผ่านแสงของชั้นวัสดุพิมพ์มากกว่าหรือเท่ากับ 90% หมอกควันคือ≤1.0และความหนาคือ 8um-125um

โดยเฉพาะอย่างยิ่งชั้นพื้นผิวเป็นฟิล์มกั้นที่เคลือบด้วยชั้นกั้นน้ำและออกซิเจนอัตราการส่งผ่านไอน้ำของชั้นกั้นน้ำและออกซิเจนน้อยกว่า 1.0g / m2 × 24h และอัตราการถ่ายเทออกซิเจนน้อยกว่า 1.0 มล. / ตร.ม. × 24 ชม.

อีกวิธีหนึ่งของการประดิษฐ์ในปัจจุบันคือฟิล์มควอนตัมดอทช่วงสีสูงที่สามารถใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์รวมถึงฟิล์มอะครีลิกควอนตัมดอทที่ทำจากอะคริลิกฮีอาหรือไอโบอาเรซินยูวีถูกบ่มและก่อตัวขึ้น ฟิล์มอะครีลิกควอนตัมดอทถูกเสริมด้วยอนุภาคควอนตัมดอทที่ผ่านการบำบัดไอน้ำและฟิล์มอะครีลิกควอนตัมดอทประกอบไปด้วยชั้นของวัสดุปลดปล่อยผ่านชั้นกาว โดยการฉีกวัสดุที่ปล่อยออกมาชั้นกาวจะถูกรวมเข้ากับฟิล์มเพิ่มความสว่างด้านบนของโมดูลแบ็คไลท์และฟิล์มอะครีลิกจุดควอนตัมจะประกอบกับฟิล์มโพลาไรซ์ด้านล่างของแผงคริสตัลเหลวผ่านกาวโอก้าซึ่งจะได้รับแสง จอแสดงผลคริสตัลเหลวที่ป้องกันการรั่วซึม

โดยเฉพาะอย่างยิ่งความหนาของฟิล์มอะครีลิกจุดควอนตัมคือ 15um-300um

อีกทางเลือกหนึ่งของสิ่งประดิษฐ์ในปัจจุบันคือฟิล์มควอนตัมดอทช่วงสีสูงที่สามารถใช้ระหว่างแผงคริสตัลเหลวและโมดูลแบ็คไลท์รวมถึงชั้นกาวและชั้นกาวจะถูกเสริมด้วยจุดควอนตัมที่ผ่านการบำบัดไอน้ำ อนุภาคพื้นผิวด้านบนและด้านล่างของชั้นกาวจะถูกวางตามลำดับด้วยชั้นของวัสดุปลดปล่อย โดยการฉีกวัสดุปล่อยสองชั้นที่พื้นผิวด้านบนและด้านล่างของชั้นกาวสามารถใช้ชั้นกาวเพื่อเชื่อมต่อแผงคริสตัลเหลวได้ฟิล์มโพลาไรซ์ด้านล่างจะรวมกับฟิล์มเพิ่มความสว่างด้านบนของโมดูลแบ็คไลท์เพื่อให้ได้ หน้าจอแสดงผลคริสตัลเหลวที่ป้องกันแสงรั่ว

ในการแก้ปัญหาข้างต้นควรเลือกกาวในชั้นกาวจากอีพอกซีเรซินเรซินยูรีเทนเรซินอะคริลิกและกาวดัดแปลง

ยิ่งไปกว่านั้นอัตราการถ่ายเทไอน้ำของชั้นกาวน้อยกว่า 1.0g / m2 × 24h อัตราการถ่ายเทออกซิเจนน้อยกว่า 1.0ml / m2 × 24h และความหนาคือ 5-50um

ยิ่งไปกว่านั้นอนุภาคจุดควอนตัมประกอบด้วยองค์ประกอบของกลุ่ม iib-via หรือองค์ประกอบของกลุ่ม iiiv-va และมีเส้นผ่านศูนย์กลาง 2-10 นาโนเมตร

ในกรณีนี้อนุภาคจุดควอนตัมเป็นวัสดุนาโนที่ประกอบด้วย zns และ pbs เป็นวัสดุเปลือกและมีการเพิ่ม cds, cdse, cdte, znse, gan และ inas ที่มีแคดเมียมและสังกะสีอย่างน้อยหนึ่งรายการลงในวัสดุเปลือก

ผลที่เป็นประโยชน์ของการประดิษฐ์ในปัจจุบันคือการใช้ฟิล์มควอนตัมดอทช่วงสีสูงที่กล่าวถึงข้างต้นสามารถจัดเรียงระหว่างฟิล์มโพลาไรซ์ด้านล่างของแผงคริสตัลเหลวและฟิล์มเพิ่มความสว่างด้านบนของโมดูลแบ็คไลท์ ความอดทนสามารถติดเข้ากับพื้นผิวด้านบนของโมดูลแบ็คไลท์ได้โดยตรงเพื่อให้สามารถจัดแนวกับขอบของโมดูลแบ็คไลท์เพื่อป้องกันไม่ให้แสงสีน้ำเงินรั่วจากขอบได้ง่ายซึ่งจะช่วยแก้ฟิล์มจุดควอนตัมที่มีอยู่ได้อย่างมีประสิทธิภาพ (ควอนตัม dot adhesive layer composite double Layer barrier film) การเปลี่ยนฟิล์มกระจายในโมดูลแบ็คไลท์แบบเดิมยังคงทำให้เกิดปัญหาการรั่วไหลของแสงที่ขอบแบ็คไลท์เนื่องจากฟิล์มควอนตัมดอทของแอพพลิเคชั่นปัจจุบันสามารถใช้ร่วมกับฟิล์มโพลาไรซ์ที่มีอยู่และ ฟิล์มเพิ่มความสว่างโดยไม่ต้องเปลี่ยนโครงสร้างและพื้นที่ การใช้งานความสามารถในการใช้งานได้รับการปรับปรุงอย่างมาก ในทางกลับกันเนื่องจากโครงสร้างที่เรียบง่ายของฟิล์มจุดควอนตัมสามารถหลีกเลี่ยงการส่งผ่านแสงที่ลดลงได้อย่างมากและทำให้แน่ใจว่าความสว่างของจอแสดงผลคริสตัลเหลวอยู่ในระดับที่สูงขึ้น หลังจากการทดสอบฟิล์มจุดควอนตัมเปรียบเทียบกับเอฟเฟกต์การแสดงผล LED ของรุ่นเดียวกัน (รุ่นในตลาด) หน้าจอแสดงผล LCD ถูกนำไปใช้กับโทรศัพท์มือถือ ขอบเขตสีของการแสดงผลเพิ่มขึ้นจาก 67.8% เป็น 103.2% และความสว่างเพิ่มขึ้นมากกว่า 20% ผ่านการทดสอบและสามารถใช้กับจอแบนและอุปกรณ์แสดงผลขนาดใหญ่ได้ในเวลาเดียวกัน
